下面跟著浩寧科技小編一起來了解科陸DSSD720-B5 DTSD720-B5三相電子式多功能電能表|電度表的接線圖：

1. 電能表主輔端子

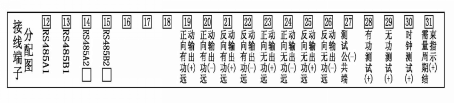

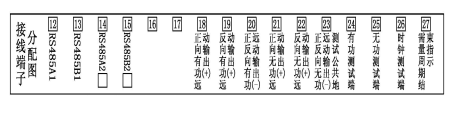

1.1 輔助端子接線說明(僅供參考,具體見粘貼于電表表殼上的接線圖)：

——主接線端子

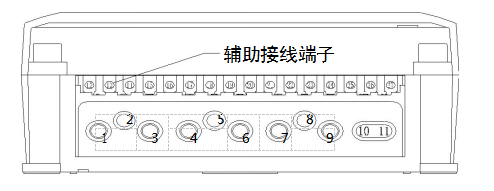

圖 適用于直接接入式電能表

——主接線端子

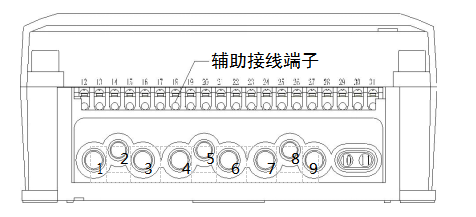

圖 適用于經互感器接入式電能表

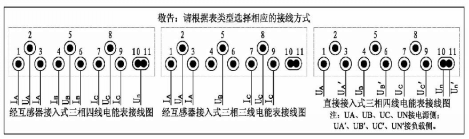

1.2 主接線端子接線說明

2. 電能表接線示意圖

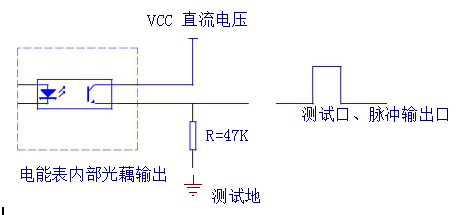

2.1 脈沖輸出口接線示意圖

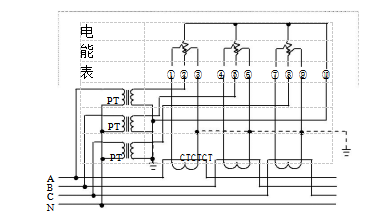

2.2 三相四線經電壓、電流互感器接入式電能表接線圖

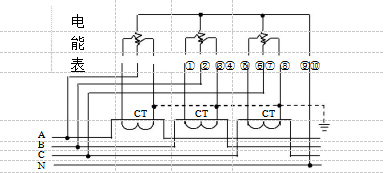

2.3 三相四線經電流互感器接入式電能表接線圖

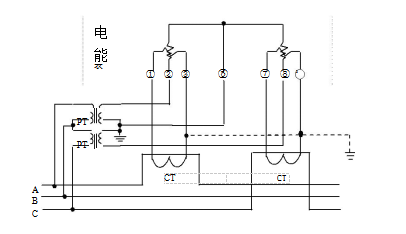

2.4 三相三線經電壓、電流互感器接入式電能表接線圖

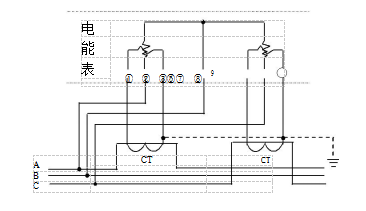

2.5 三相三線經電流互感器接入式電能表接線圖

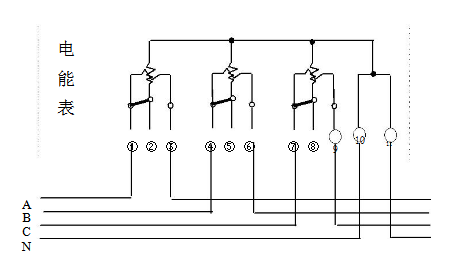

2.6 三相四線直接接入式電能表接線圖
